樓主發表于: 2021-08-28 10:44

只看樓主 | 小中大

圖片：

用WINCC7.5與plc 1215通訊，IO點狀態可以讀取，PLC內部數值如何讀不出來。PLC里可以看到數值，不知道WINCC需要什么格式，變量如何建立？
請問各位大師如何做的。謝謝

mr_liu

學海無涯，劃水度日

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 372 個
工控威望: 1034 點
下載積分: 576 分
在線時間: 125(小時)
注冊時間: 2021-04-13
最后登錄: 2024-07-11
查看mr_liu的主題 / 回貼

1樓發表于: 2021-08-28 10:48

只看該作者 | 小中大

地址不對，db對應的plc里面的db數據塊

wangsai0501

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 382 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-03-15
查看wangsai0501的主題 / 回貼

2樓發表于: 2021-08-28 10:54

只看該作者 | 小中大

圖片：

引用
引用第1樓劉東劉東劉東于2021-08-28 10:48發表的 :
地址不對，db對應的plc里面的db數據塊

您好，圖片是我建立的DB塊，PLC運行是有數據變化的，wincc只是讀取就好了，
要讀取的就是數據塊了最上邊的一個數值（超濾壓力），不知道如何建立，應該還要建立什么數據嗎，

mr_liu

學海無涯，劃水度日

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 372 個
工控威望: 1034 點
下載積分: 576 分
在線時間: 125(小時)
注冊時間: 2021-04-13
最后登錄: 2024-07-11
查看mr_liu的主題 / 回貼

3樓發表于: 2021-08-28 11:07

只看該作者 | 小中大

圖片：

應該是這樣子

mr_liu

學海無涯，劃水度日

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 372 個
工控威望: 1034 點
下載積分: 576 分
在線時間: 125(小時)
注冊時間: 2021-04-13
最后登錄: 2024-07-11
查看mr_liu的主題 / 回貼

4樓發表于: 2021-08-28 11:11

只看該作者 | 小中大

圖片：

引用
引用第2樓wangsai0501于2021-08-28 10:54發表的 :

您好，圖片是我建立的DB塊，PLC運行是有數據變化的，wincc只是讀取就好了，
要讀取的就是數據塊了最上邊的一個數值（超濾壓力），不知道如何建立，應該還要建立什么數據嗎，

你的數據塊需要在屬性里面把優化鉤取掉，然后會出現偏移量

wangsai0501

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 382 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-03-15
查看wangsai0501的主題 / 回貼

5樓發表于: 2021-08-28 11:13

只看該作者 | 小中大

圖片：

引用
引用第3樓劉東劉東劉東于2021-08-28 11:07發表的 :
應該是這樣子

WINCC里是這么建立的，讀取的數值和PLC不一樣

wangsai0501

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 382 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-03-15
查看wangsai0501的主題 / 回貼

6樓發表于: 2021-08-28 11:21

只看該作者 | 小中大

圖片：

引用
引用第4樓劉東劉東劉東于2021-08-28 11:11發表的 :

你的數據塊需要在屬性里面把優化鉤取掉，然后會出現偏移量

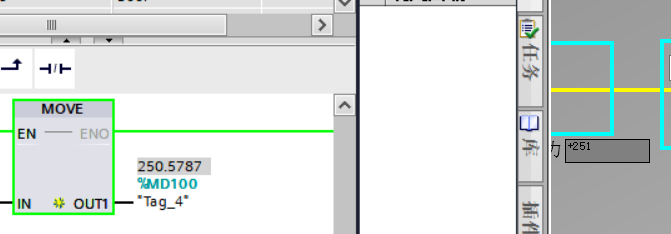

非常感謝，wincc變量是MD100數據格式改為32-位浮點數 IEEE 754就可以了，就是顯示前面會出現加號，沒有小數點，會自動四舍五入

mr_liu

學海無涯，劃水度日

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 372 個
工控威望: 1034 點
下載積分: 576 分
在線時間: 125(小時)
注冊時間: 2021-04-13
最后登錄: 2024-07-11
查看mr_liu的主題 / 回貼

7樓發表于: 2021-08-28 11:26

只看該作者 | 小中大

圖片：

數據格式呢

wangsai0501

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 382 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-03-15
查看wangsai0501的主題 / 回貼

8樓發表于: 2021-08-28 11:36

只看該作者 | 小中大

圖片：

就建立了變量，你那最后圖片上的寫的DB，DD,怎么用是什么意思我也不懂，都是自己模仿寫的，很多不知道什么意思

wangsai0501

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 382 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-03-15
查看wangsai0501的主題 / 回貼

9樓發表于: 2021-08-28 11:39

只看該作者 | 小中大

引用
引用第8樓wangsai0501于2021-08-28 11:36發表的 :
就建立了變量，你那最后圖片上的寫的DB，DD,怎么用是什么意思我也不懂，都是自己模仿寫的，很多不知道什么意思

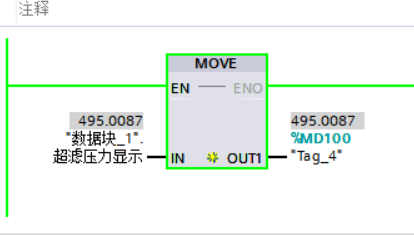

，為了讀取這個數字還單獨寫了個MOV程序，不知道到不寫可能讀�。咳绻菚r間或者其他變量沒有MOV 應該怎么讀取？
