工控人家園 西門子工控論壇 RS485級聯問題

madawa

級別: 探索解密

精華主題: 0
發帖數量: 50 個
工控威望: 171 點
下載積分: 870 分
在線時間: 114(小時)
注冊時間: 2017-06-09
最后登錄: 2025-04-02
查看madawa的主題 / 回貼

樓主發表于: 2022-09-10 15:24

只看樓主 | 小中大

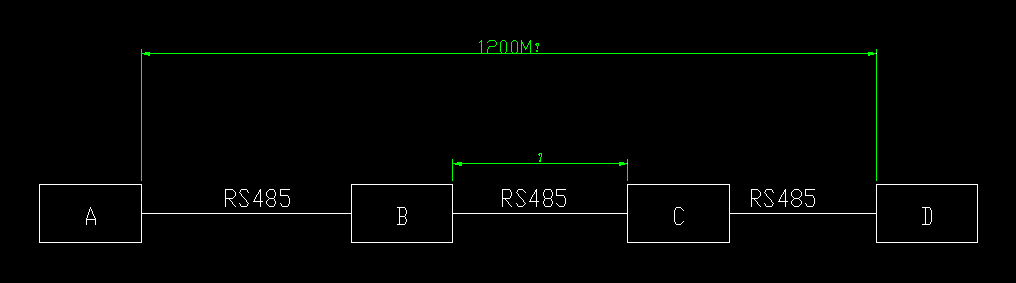

圖片：

如圖，如果一個485通訊線路中有多個站。有效通訊距離是總的通訊線路不超過1200M嗎？各站間的距離有沒要求，這種情況下是不是各站都得是隔離型通訊端口？如果用SMART200非隔離型的通訊端口，用一個中繼器加在從站旁邊可以嗎？

madawa

級別: 探索解密

精華主題: 0
發帖數量: 50 個
工控威望: 171 點
下載積分: 870 分
在線時間: 114(小時)
注冊時間: 2017-06-09
最后登錄: 2025-04-02
查看madawa的主題 / 回貼

1樓發表于: 2022-09-10 15:43

只看該作者 | 小中大

還是對各站間距離沒要求，總長度不超過1200米，在485的末站加120Ω的電阻就好了？

張平全

為國出力的時候到了

級別: 家園常客

精華主題: 0
發帖數量: 958 個
工控威望: 969 點
下載積分: 1904 分
在線時間: 469(小時)
注冊時間: 2008-04-25
最后登錄: 2025-02-23
查看張平全的主題 / 回貼

2樓發表于: 2022-09-12 13:06

只看該作者 | 小中大

做過總長超過1260多米距離的多個變頻器的通訊，和你畫的示意圖差不多，是汽車烘烤線的傳運系統變頻器和電箱的通訊，也沒有你說的哪么嚴，但在選材上，我們選用的是0.5平方毫米的屏蔽雙絞線，但也沒有辦法驗證是否和我本次選材有關，總之，五年了，也沒有出現任何問題，參數選的都是9600,8,1,偶

謝謝回復，SMART的485是非隔離型端口，有效通訊距離50M。想來想去換成了1200的PLC與模塊

本帖最近評分記錄：

下載積分:+1(guochunyi) 熱心助人！
