看論壇很多大俠都說自制成功，我也學著制作了一條，但是無法連接上，反復檢查接線無誤，于是買了一條成品，發現和我的芯片相比在340后面多了一個芯片sp232，不知道論壇的大俠們做的有沒有這個芯片？


買的下載線中拆開，和我買的usb轉串口比多了個芯片sp232

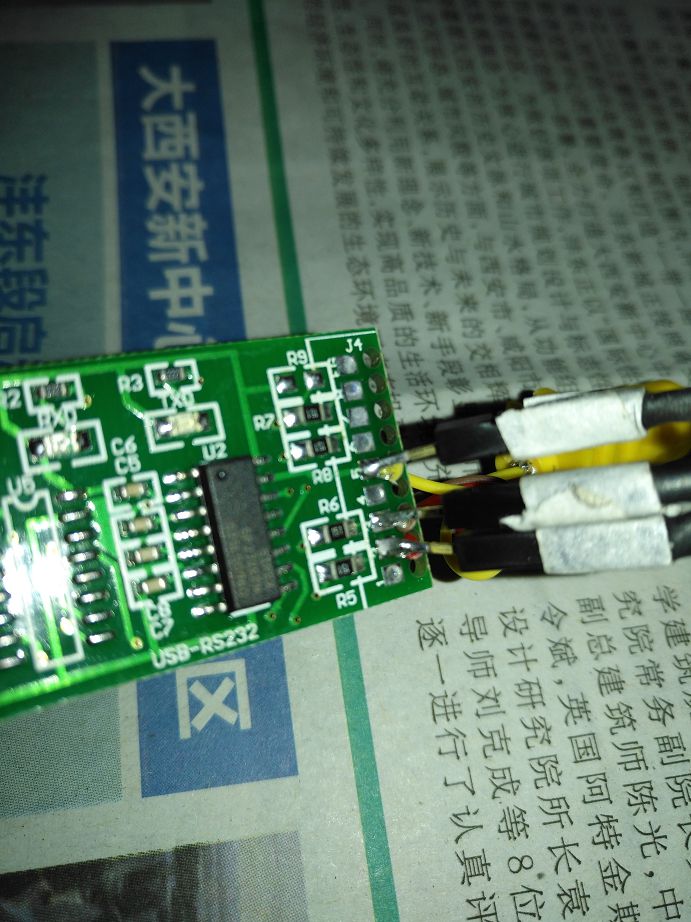

我買的usb轉串口芯片


我做的線連接帶232芯片的可以通訊，說明線接對了，但是接到只有340芯片的那個上面就是不行

h340,SP232都是232通訊的.

試試用絞線PC端是2，3，5；PLC端插針向自己缺口向上兩針在上方，插針從左到右，從上而下，1-8腳，PLC圓口對PC是3，4，6;

老大發個圖吧

引用

引用第2樓shi2999于2017-01-20 10:58發表的  :
試試用絞線PC端是2，3，5；PLC端插針向自己缺口向上兩針在上方，插針從左到右，從上而下，1-8腳，PLC圓口對PC是3，4，6;

我做的線已經試過了，接法沒問題，關鍵是接到我買的usb轉串口上無法通訊，圖已附上

340出來是TTL電平，臺達是RS232C和RS485，所以340出來還必須通過SP232把TTL轉成RS232C物理接口。340是USB轉串口芯片，串口僅僅是說是串行傳輸，并沒有說是RS232C物理接口，很多設備串口用的是TTL物理接口。

建議你買個100多元的USB轉232C/485/422隔離型全功能的轉換器，這種不隔離的遲早會讓你付出代價的。
