樓主  發表于: 2013-04-13 11:41
請問cpu226的輸入公共端1M、2M能否接24V電源的正極，說明書上接的是負極，但是輸入電路里面有兩個正反的發光二極管，不知公共端可不可以接24V+。
承接上海周邊地區非標電氣設計。QQ864539117
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3455 個
工控威望: 20994 點
下載積分: 32810 分
在線時間: 1797(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-09
查看tkggtdkjpl的 主題 / 回貼
1樓  發表于: 2013-04-13 13:22
西門子的資料沒有見過M接+24V的,不建議接+24V
或打電話問一下西門子也行.
自動化單機，生產線，項目編程調試！
zby7811
級別: 家園常客
精華主題: 0
發帖數量: 71 個
工控威望: 904 點
下載積分: 12054 分
在線時間: 56(小時)
注冊時間: 2012-12-10
最后登錄: 2019-07-29
查看zby7811的 主題 / 回貼
2樓  發表于: 2013-04-13 14:09
怎么接取決于你選什么開關，PNP的com接負
小貓
wzhao06
級別: 略有小成
精華主題: 0
發帖數量: 77 個
工控威望: 248 點
下載積分: 2415 分
在線時間: 56(小時)
注冊時間: 2007-11-13
最后登錄: 2025-02-06
查看wzhao06的 主題 / 回貼
3樓  發表于: 2013-04-13 14:20
公共端M接DC24V的+V，-V都行，樣本上有說明的，輸入點類型“匯型/源型”。
許澤民
大明
級別: 略有小成
精華主題: 0
發帖數量: 75 個
工控威望: 223 點
下載積分: 298 分
在線時間: 37(小時)
注冊時間: 2009-08-16
最后登錄: 2025-05-08
查看許澤民的 主題 / 回貼
4樓  發表于: 2013-04-14 10:51
學習學習。。。
大概大概
shfxfa
級別: 家園常客
精華主題: 0
發帖數量: 640 個
工控威望: 810 點
下載積分: 2908 分
在線時間: 411(小時)
注冊時間: 2011-09-09
最后登錄: 2013-11-20
查看shfxfa的 主題 / 回貼
5樓  發表于: 2013-04-14 21:02
當然可以，1M,2M就是三菱的S/S端子，可以做NPN 也可以做PNP接法。主要取決于你的外部傳感器類型，另外輸出的話只能接PNP接法。
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
6樓  發表于: 2013-04-14 21:25
可以的  西門子的是雙向光電耦合器

一般都是  M端接-24V     外部接PNP型傳感器

如果外部需要接NPN型傳感器  可以把M端接到+24V上

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
紅燒肉1960
級別: 略有小成
精華主題: 0
發帖數量: 207 個
工控威望: 353 點
下載積分: 10726 分
在線時間: 616(小時)
注冊時間: 2012-08-05
最后登錄: 2025-04-24
查看紅燒肉1960的 主題 / 回貼
7樓  發表于: 2013-04-14 21:39

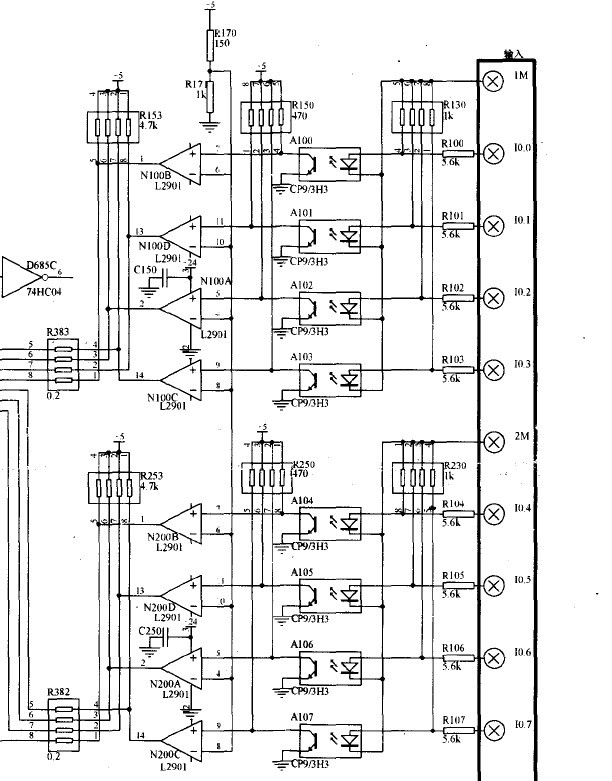

圖片：
可以接任何極性,這就是歐洲的PLC風格,輸入可P.N二種可選輸入，M1,M2可以分別接0和+24V
[ 此帖被紅燒肉1960在2013-04-14 21:56重新編輯 ]
王大餅
承接上海周邊地區非標電氣設計。QQ864539117
級別: 工控俠客
精華主題: 0
發帖數量: 360 個
工控威望: 3477 點
下載積分: 5379 分
在線時間: 556(小時)
注冊時間: 2010-11-12
最后登錄: 2016-06-04
查看王大餅的 主題 / 回貼
8樓  發表于: 2013-04-15 08:14
謝謝各位！！
