謝謝8樓9樓11樓的大哥，今天按你們的方法做了，但是還是不行，plc輸入側光電耦合管為p180的可以，輸入側光電耦合管為181的不行，請論壇弟兄幫助一下，急死我了。

這么折騰干嘛，能省出的錢老板也不會給你，換個ＰＬＣ多省事

hi，麻煩你弄出結果后發布一下。

我咨詢了一些plc維修公司，他們說三菱以前生產的f2n系列plc輸入側光電耦合管為p180是雙向輸入的，npn型pnp型輸入都可以使用，而現在生產的plc輸入側光電耦合管為p181是單向輸入的，只能npn型輸入使用。要想pnp型輸入使用必須更換光電耦合管，不知各位弟兄有沒有其他辦法? 跪等......

8樓很正確，我就是這樣接的

可把PNP信號用反相器反相后，輸入至PLC的

如果PLC 的輸入端有幾個點要轉的話，且對輸入信號的靈敏度要求不高，可以幾個中間繼電器轉一下。

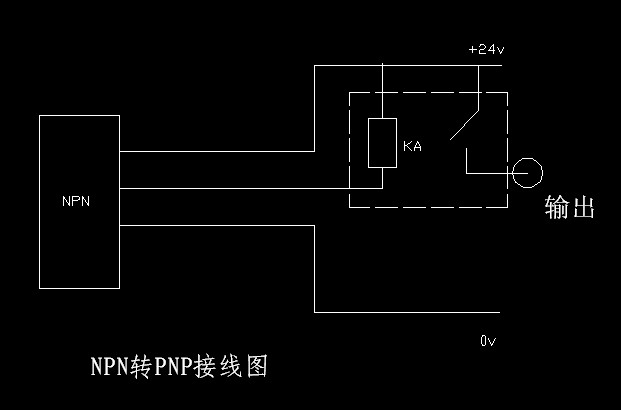

這個是NPN轉PNP的接線圖。
如果是PNP轉NPN，把圖中繼電器線圈一端接傳感器的輸出信號線，另一端接0V，再從0V引出一根線經過繼電器的常開點接到PLC的輸入端。這樣就完成了PNP轉NPN。
就是按照上面的那個NPN轉PNP的接線圖，繼電器線圈接輸出信號線的那一端不動，把線圈的另一端，從+24V上拆下來接到0V上面去，繼電器的常開點也從+24V上拆下來接到0V上面去去。
簡單補充一下：NPN的傳感器，輸出信號時，輸出0V。
              PNP的傳感器，輸出信號時，輸出+24V。可以這樣簡單理解。

如圖：
想省錢的話自己買幾塊實驗板，幾個NPN、PNP、和一些電阻，自己焊電路轉換一下。
也有賣NPN、PNP轉換器的。希望你早點解決問題。

引用

引用第10樓zhjw于2013-04-06 21:51發表的  :
謝謝各位大哥，不是我折騰，因?yàn)槭抢显O(shè)備，傳感器是pnp型，更改外部線路太麻煩，所以在plc控制板上更改。

加一個繼電器行嗎？

無敵！

買個p180換上不就結了嗎。
