樓主  發表于: 2013-05-17 23:32

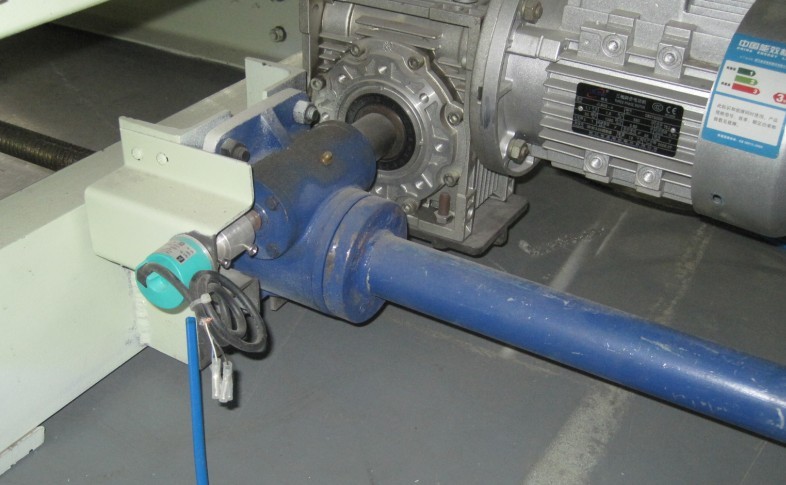

描述：機構圖
圖片：
系統信息：
1.采用三菱FX3U PLC，編碼器分辨率為1024線，絲桿導程5MM
2.通過觸摸屏設定數據，控制絲桿的行走長度
3.編碼器接于減速機后，和減速比應該沒關系了吧？這時我應該如何計算脈沖，或者是和那個蝸桿有關系導致我計算的減速比不正確？
實際過程中無論怎么調都有10mm左右的誤差，求控制方案，謝謝~~！
王志勇愛媳婦
千里之行，始于足下。
級別: 論壇先鋒
精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的 主題 / 回貼
1樓  發表于: 2013-05-18 06:27
這種情況我遇到過！是因為通過接近開關控制了絲桿的停止導致誤差的。雖然你在觸摸屏里設置了絲桿的行走的長度！但是你手動操作的時候，不是通過伺服控制的！
627549563
級別: 略有小成
精華主題: 0
發帖數量: 102 個
工控威望: 222 點
下載積分: 10344 分
在線時間: 40(小時)
注冊時間: 2012-04-21
最后登錄: 2016-06-17
查看627549563的 主題 / 回貼
2樓  發表于: 2013-05-18 10:21
當然要用伺服定位啊，加個定位模塊和放大器就可以精確定位了！！接近開關不精度不夠
adeyan
級別: 略有小成
精華主題: 0
發帖數量: 87 個
工控威望: 254 點
下載積分: 693 分
在線時間: 178(小時)
注冊時間: 2008-05-23
最后登錄: 2020-10-22
查看adeyan的 主題 / 回貼
3樓  發表于: 2013-05-18 11:31
各位,我是用變頻器控制絲杠的行程的，沒有用絲杠
mfjsx
專業非標自動化設備工程開發
級別: 家園�？�
精華主題: 0
發帖數量: 799 個
工控威望: 746 點
下載積分: 844 分
在線時間: 181(小時)
注冊時間: 2008-04-25
最后登錄: 2025-04-26
查看mfjsx的 主題 / 回貼
4樓  發表于: 2013-05-20 20:04
如果精度不高，可以使用變頻器的多段速度控制。
高速度移動，接近定位點時，慢速度行走
為了我們能夠繼續有飯吃,一起努力的去探討
啟航國際教育
級別: 論壇先鋒
精華主題: 0
發帖數量: 221 個
工控威望: 1201 點
下載積分: 3443 分
在線時間: 200(小時)
注冊時間: 2010-08-12
最后登錄: 2016-07-02
查看啟航國際教育的 主題 / 回貼
5樓  發表于: 2013-05-20 20:33
如果精度不高，可以使用變頻器的多段速度控制!是阿,可以分幾個減速來到位置阿
啟航國際教育
級別: 論壇先鋒
精華主題: 0
發帖數量: 221 個
工控威望: 1201 點
下載積分: 3443 分
在線時間: 200(小時)
注冊時間: 2010-08-12
最后登錄: 2016-07-02
查看啟航國際教育的 主題 / 回貼
6樓  發表于: 2013-05-20 20:34
是我就裝個進上去,肯定比你準多多了
liyisong11
級別: 論壇先鋒
精華主題: 0
發帖數量: 153 個
工控威望: 1194 點
下載積分: 545 分
在線時間: 47(小時)
注冊時間: 2011-06-07
最后登錄: 2015-01-26
查看liyisong11的 主題 / 回貼
7樓  發表于: 2013-06-14 14:59
用多段速應該會好很多
rocket1982
級別: 探索解密
精華主題: 0
發帖數量: 15 個
工控威望: 108 點
下載積分: 508 分
在線時間: 66(小時)
注冊時間: 2010-08-19
最后登錄: 2025-02-26
查看rocket1982的 主題 / 回貼
8樓  發表于: 2013-06-23 21:58
你要求精度為多高呢。太高了的話。這種方式實現不了。如果不是很高要求那么可以實現。編碼器裝在絲扛上，編碼器線接在PLC高速計數點上，具體實現要在程序上。有疑問可以找我。
yingzhiban
級別: 略有小成
精華主題: 0
發帖數量: 111 個
工控威望: 237 點
下載積分: 7131 分
在線時間: 220(小時)
注冊時間: 2011-10-06
最后登錄: 2025-03-12
查看yingzhiban的 主題 / 回貼
9樓  發表于: 2013-06-28 15:26
正反轉時齒輪間隙是否去除
dw123456
級別: 略有小成
精華主題: 0
發帖數量: 129 個
工控威望: 275 點
下載積分: 959 分
在線時間: 241(小時)
注冊時間: 2012-12-22
最后登錄: 2020-05-19
查看dw123456的 主題 / 回貼
10樓  發表于: 2013-06-28 20:41
用上 pid   反向間隙
用了屏就不用plc了
gongling888
gongling
級別: 論壇先鋒
精華主題: 0
發帖數量: 304 個
工控威望: 1310 點
下載積分: 9314 分
在線時間: 220(小時)
注冊時間: 2012-12-29
最后登錄: 2019-05-03
查看gongling888的 主題 / 回貼
11樓  發表于: 2013-06-29 10:42
8樓說得好，高精度要求的，編碼器應該安裝在絲桿端頭，或者用光柵尺。
  • «
